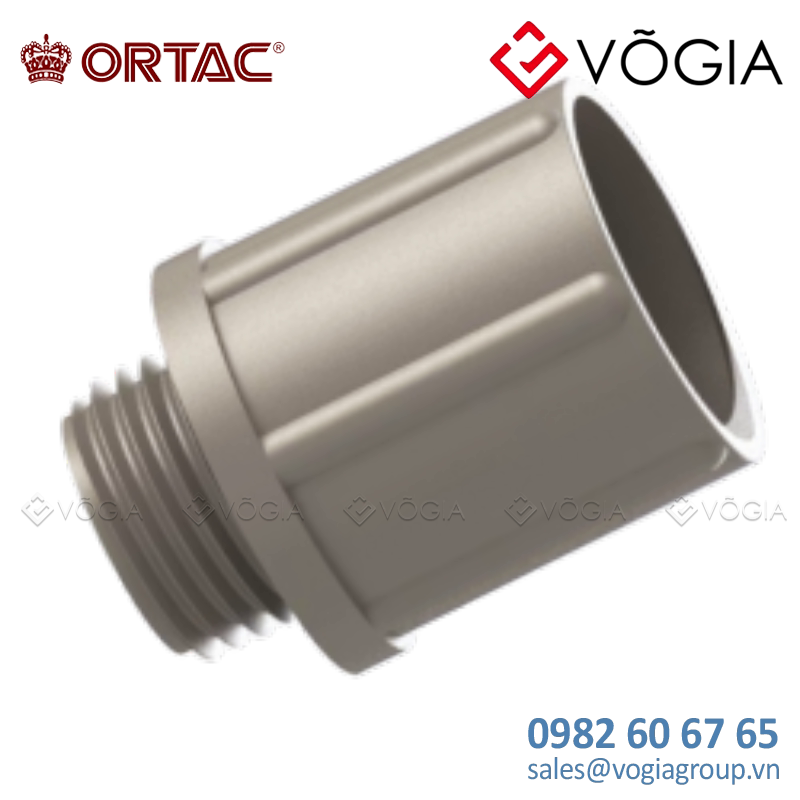

Polyamide Conduit Glands - For PVC / Metal Pipes

Polyamide Conduit Glands - For PVC / Metal Pipes thương hiệu ORTAC

ORTAC-90 là model Ổng luồn dây điện bằng nhựa dạng xoắn ốc và phụ kiện được thiết kế và sản xuất theo tiêu chuẩn Châu Âu của nhãn hàng ORTAC (Türkiye). Với tính năng và độ bền vượt trội, Ổng luồn dây điện bằng nhựa dạng xoắn ốc và phụ kiện ORTAC-90 đã được sử dụng cho rất nhiều công trình, dự án ở trong nước cũng như trên thế giới.

Thông tin chung về ORTAC-90

• Model/Type: ORTAC-90

• SN/Part Number:

• Hãng sản xuất: ORTAC

• Tiêu chuẩn: Châu Âu

• Loại: Ổng luồn dây điện bằng nhựa dạng xoắn ốc và phụ kiện

Với chất lượng đã được khẳng định, Ổng luồn dây điện bằng nhựa dạng xoắn ốc và phụ kiện ORTAC-90 là sự lựa chọn hoàn hảo cho dự án của bạn!

Thông số kỹ thuật

METRIC/PG CONDUIT GLANDS
AG Thread	Gray Code RAL 7031	L. Gray Code RAL 7035	Black Code RAL 9005	A mm.	B mm.	D mm.	GL mm.	H mm.	L mm.	d mm.	d 1 mm.
M 12 x 1,5	MHG 01	MHL 01	MHB 01	7	16	17,5	8	29	20	13,3	11,6
M 16 x 1,5	MHG 02	MHL 02	MHB 02	10	19	20	8	29	20	15,8	13,6
M 16 x 1,5	MHG 03	MHL 03	MHB 03	11	22,5	24	8	32	23	20	17,7
M 20 x 1,5	MHG 04	MHL 04	MHB 04	13	24,5	26	9	34	24	21,8	18,8
M 20 x 1,5	MHG 05	MHL 05	MHB 05	15	26	27,5	10	35	24	23,5	20,7
M 25 x 1,5	MHG 06	MHL 06	MHB 06	19	32	33,5	11	38	25,5	29,2	26,5
M 40 x 1,5	MHG 07	MHL 07	MHB 07	31,5	41	42	11	43	30,5	38	34,7
M 50 x 1,5	MHG 08	MHL 08	MHB 08	40,8	51,8	53	14	54	33	47,6	42,9
M 63 x 1,5	MHG 09	MHL 09	MHB 09	50	62	64	14	57	37	57,7	53,3
SPECIAL SIZE
M 20 x 1,5	MHG 10	MHL 10	MHB 10	14,5	22,5	24	8	32	23	20	17
M 25 x 1,5	MHG 11	MHL 11	MHB 11	17,5	26	27,5	10	35	24	23,5	20,7
M 32 x 1,5	MHG 12	MHL 12	MHB 12	26,7	32	33,5	11	38	25,5	29,2	26,5
PG 7	OHG 01	OHL 01	OHB 01	7	16	17,5	8	29	20	13,3	11,6
PG 9	OHG 02	OHL 02	OHB 02	10	19	20	8	29	20	15,8	13,6
PG 11	OHG 03	OHL 03	OHB 03	13,5	22,5	24	8	32	23	20	17,7
PG 13,5	OHG 04	OHL 04	OHB 04	14	24,5	26	9	34	24	21,8	18,8
PG 16	OHG 05	OHL 05	OHB 05	16	26	27,5	10	35	24	23,5	20,7
PG 21	OHG 06	OHL 06	OHB 06	19	32	33,5	11	38	25,5	29,2	26,5
PG 29	OHG 07	OHL 07	OHB07	31,6	41	42	11	43	30,5	38	34,7
PG 36	OHG 08	OHL 08	OHB 08	40,8	51,8	53	14	54	33	47,6	42,9
PG 48	OHG 09	OHL 09	OHB 09	51	62	64	14	57	37	57,7	53,3
